凸面板式平焊法兰
2025-05-08
本标准适用于压力PN1.6MPa的凸面板式平焊管法兰

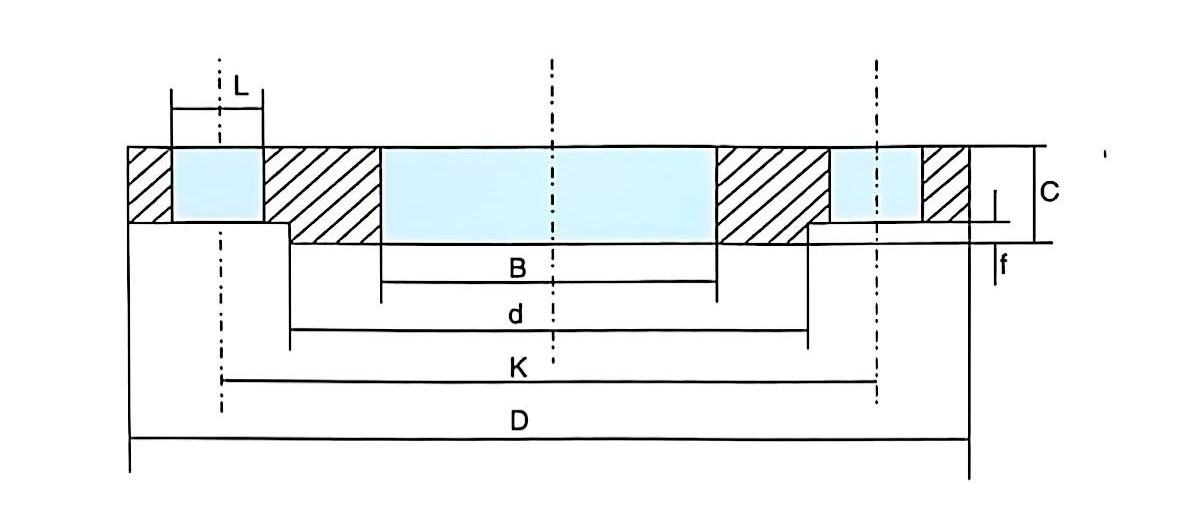

表:PN1.6MPa凸面平焊法兰
公称通经
DN管子外径
A连接尺寸 密封面尺寸 法兰厚度
C法兰内径
B法兰理论重量
kg法兰外径
D
系列1/系列2螺栓孔中心圆直径
K螺栓孔直接
L
系列1/系列2螺栓、螺柱 d f 数量
n螺纹Th
系列1/系列210 14 90 60 14 4 M12 40 2 14 16 0.65 15 18 95 65 14 4 M12 45 2 14 19 0.71 20 25 105 75 14 4 M12 55 2 16 26 0.87 25 32 115 85 14 4 M12 65 2 18 33 1.18 32 38 140/135 100 18 4 M16 78 3 18 39 1.60 40 45 150/145 110 18 4 M16 85 3 20 46 2.06 50 57 165/160 125 18 4 M16 100 3 22 59 2.61 65 73 185/180 145 18 4 M16 120 3 24 75 3.45 80 89 200/195 160 18 8 M16 135 3 24 91 3.71 100 108 220/215 180 18 8 M16 155 3 26 110 4.80 125 133 250/245 210 18 8 M16 185 3 28 135 6.47 150 159 285/280 240 23 8 M20 210 3 28 161 7.98 200 219 340/335 295 23 12 M20 265 3 30 222 10.10 250 273 405 355 28/25 12 M24/22 320 3 32 276 15.70
